Mange tror at udsparinger i beton kan bestilles ud fra et bredde- og højdemål alene. Men før du sender en skæreopgave afsted, bør du afklare tre ting: Er målet et råhulsmål eller et færdigt mål? Må snittene fortsætte forbi hjørnerne? Og hvordan skal den udskårne beton fjernes? Svarene kan ændre både metode, pris og rækkefølge på byggepladsen.
En ventilationskanal på 600 × 400 mm er eksempelvis ikke i sig selv en bestilling på et hul i samme størrelse. Isolering, samlinger, montage og eventuel tætning kan kræve yderligere plads. Den nødvendige åbning skal fastlægges ud fra den konkrete installation.
Her får du et praktisk grundlag for at planlægge især rektangulære udsparinger i eksisterende beton. Vi gennemgår, hvad der skal stå på tegningen, hvilke forhold der påvirker skæringen, og hvordan åbningen bliver klar til næste fag.
Et korrekt mål kan stadig give en forkert åbning

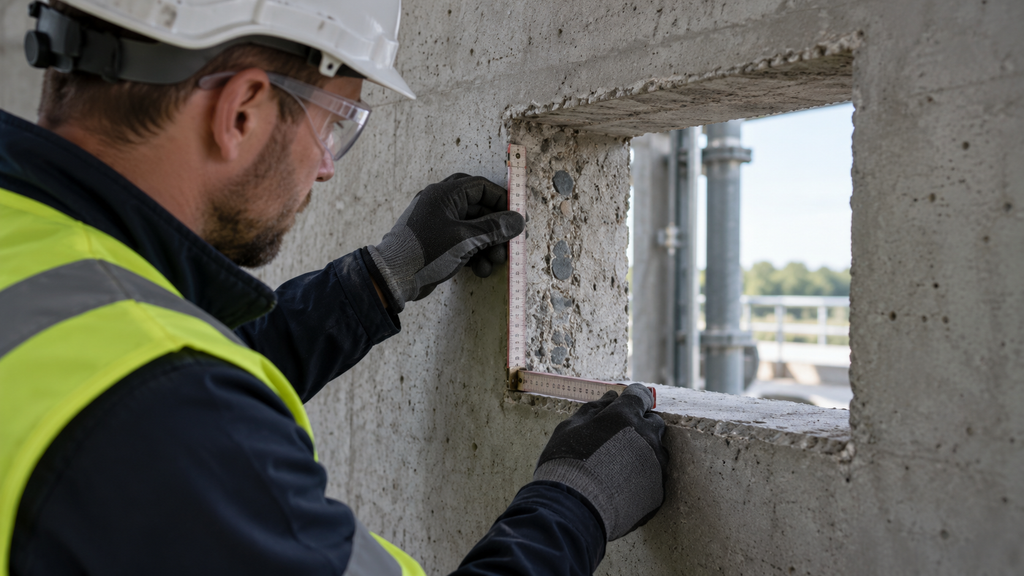

En tegning kan være målsat helt præcist og stadig blive misforstået. Det sker eksempelvis, hvis installationsentreprenøren angiver kanalens mål, mens skæreentreprenøren læser dem som åbningens mål. Eller hvis højden er angivet fra færdigt gulv, men bliver afsat fra den rå betonoverflade.
Bestillingen bør derfor beskrive, hvad der måles, og hvorfra der måles. Angiv også, om åbningen skal efterbehandles, så den færdige fri passage bliver mindre end selve råhullet.
- Bredde og højde: Angiv, om målene gælder råhullet, installationen eller den færdige frie åbning.
- Placering: Mål fra en navngiven akse eller et fast referencepunkt.
- Højdeniveau: Angiv kote til underkant, overkant eller centrum, og præcisér, hvilket gulvniveau der måles fra.
- Dybde: Beskriv, om åbningen er gennemgående eller har en begrænset dybde.
- Hjørner og tolerancer: Angiv den tilladte hjørneform, eventuelle oversnit og accepterede målafvigelser.
Giv hver udsparing et nummer, og knyt den til den gældende tegningsrevision. Så kan en ændring fra ventilationsfaget spores til den rigtige åbning, inden der bliver skåret.
Hvad er en udsparing i beton?
En udsparing er et område i konstruktionen, hvor der er reserveret plads til eksempelvis installationer eller en bygningsdel. Den kan være et gennemgående hul, en niche eller en rende. Her handler det om åbninger, der skal indgå i en planlagt ombygning eller installationsopgave.
Udsparinger planlagt før støbning
I nybyggeri kan åbningen indarbejdes i forskallingen eller elementprojekteringen. Det giver mulighed for at koordinere geometri og armering, før betonen støbes.
Hos CRH Concrete skal oplysninger om VVS-udsparinger eksempelvis foreligge inden elementprojekteringen. Det er et konkret eksempel på, hvorfor installationsprojektet skal være tilstrækkeligt afklaret tidligt. Producentens standardmål gælder deres løsninger og kan ikke overføres direkte til andre konstruktioner.
Udsparinger etableret efter støbning
I eksisterende beton skal materialet fjernes ved boring eller skæring. Det kan være nødvendigt, når en føringsvej ændres, et teknikrum ombygges, eller der kommer en ny installation.
Vi udfører betonskæring til åbninger og ombygning. Den konkrete udførelse skal tage udgangspunkt i både den ønskede åbning og den konstruktion, den placeres i.
Konstruktionen skal afklares før skærearbejdet
En fri flade på væggen fortæller ikke, om der er plads til en åbning i konstruktionen. Armering, indstøbte installationer, samlinger og nærliggende åbninger kan have betydning. Det gælder også, når den nye udsparing kun er en udvidelse af et eksisterende hul.
Ved indgreb i bærende eller stabiliserende bygningsdele skal den relevante konstruktionsrådgiver afklare løsningen. Bygningsreglementets vejledning om eksisterende konstruktioner beskriver, at ombygninger, som påvirker konstruktionens virkemåde, kan udløse behov for en bæreevnevurdering.
Grundlaget bør afklare placering, eventuel forstærkning og midlertidig understøtning samt de begrænsninger, udførelsen skal følge. Er konstruktionens opbygning ukendt, må behovet for undersøgelser afklares, før arbejdet frigives.
En scanning kan bidrage med oplysninger om skjulte forhold. Den erstatter ikke en konstruktiv vurdering eller gør i sig selv en skærelinje acceptabel.
Hjørnerne kan afgøre valg af metode
En rektangel på en tegning har skarpe hjørner. En rund savklinge har en anden geometri. Ved skæring gennem en tyk væg kan det derfor være nødvendigt at føre klingesnittet forbi åbningens hjørne for at opnå gennemskæring. Det kaldes et oversnit.
Et oversnit fjerner også materiale uden for den planlagte åbning. Derfor skal det være afklaret, om det er tilladt. Det gælder både af hensyn til konstruktionen og til den efterfølgende finish.
Der findes metoder til at bearbejde hjørner uden sådanne oversnit. Husqvarna beskriver eksempelvis kædesavsudstyr til hjørner og mindre åbninger uden overskæring. Det illustrerer, at hjørnekravet har betydning for udstyrsvalget; den konkrete løsning skal aftales til opgaven.
Praktisk regel: Skriv kravet til hjørner og oversnit på tegningen. Et markeret rektangel alene er ikke en tilstrækkelig beskrivelse.
Hvornår bruges boring, skæring eller wire?
Åbningens form er et godt udgangspunkt for metodevalget. Tykkelse, adgang, armering og plads til udstyret afgør, hvad der er praktisk muligt.
Til runde åbninger kan kerneboring være den naturlige løsning. Her skal diameter, placering og håndtering af borekernen være afklaret.
Ved rektangulære åbninger i vægge eller dæk kan diamantskæring være relevant. Planlægningen skal omfatte snit, hjørner, adgang og sikring af de betonstykker, der frigøres.
Ved store eller meget tykke konstruktioner kan wireskæring være en mulighed. Det kræver blandt andet, at wiren kan føres hensigtsmæssigt, og at emnet kan opdeles og fjernes. Der findes ikke én størrelsesgrænse, der alene bestemmer metoden for alle projekter.
Er betonen endnu ikke støbt, bør en kendt åbning indarbejdes i støbe- eller elementprojektet og koordineres med konstruktion og installationer.
Udsparinger til ventilation og tekniske rum

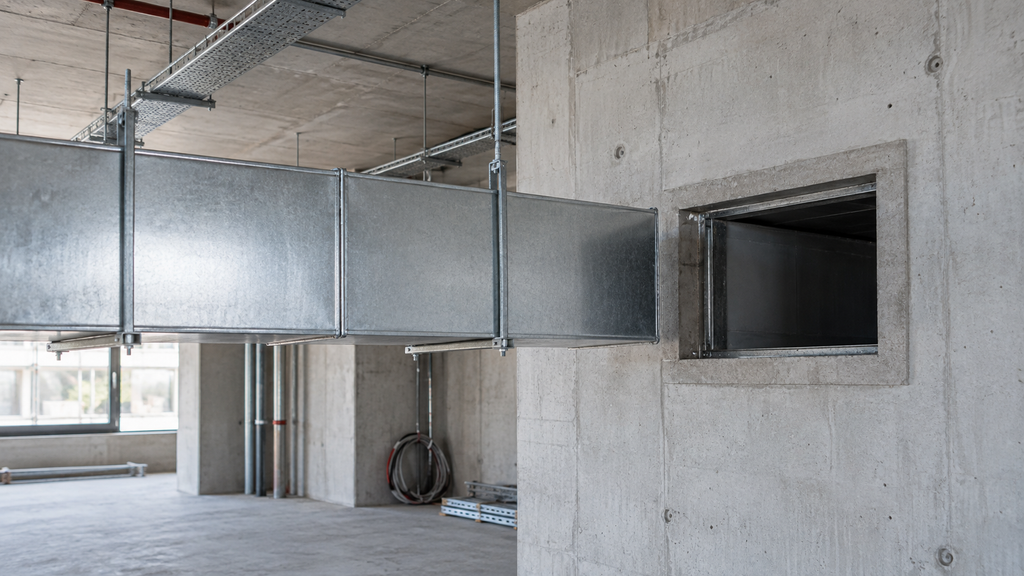

En større ventilationsføring kræver koordinering mellem kanalens placering og åbningens geometri. Det er ikke nok at kontrollere, at selve kanalen kan komme igennem. Der skal også være plads til den montage og afslutning, projektet kræver.
Tænk eksempelvis på et teknikrum, hvor en rektangulær kanal skal føres gennem en eksisterende betonvæg. Hvis en kanalsamling ender inde i væggen, kan montagen blive vanskelig. Flyttes samlingen, kan løsningen måske fungere med en anden åbning. Det skal installationsfaget afklare, før råhulsmålet bestilles.
Eksemplet er tænkt og er ikke en beskrivelse af en konkret kundesag.
Ved fælles åbninger til flere installationer bør de involverede fag godkende den samlede disponering. En større fælles udsparing er ikke automatisk bedre end flere separate åbninger. Konstruktionen og den efterfølgende lukning kan sætte grænser for både størrelse og placering.
Hvis væggen eller dækket er brandadskillende, skal den relevante brandløsning indgå i fastlæggelsen af åbningen. Brandlukning og øvrig tætning skal have en tydelig ansvarlig i projektet.
Planlæg betonstykkernes vej ud af bygningen

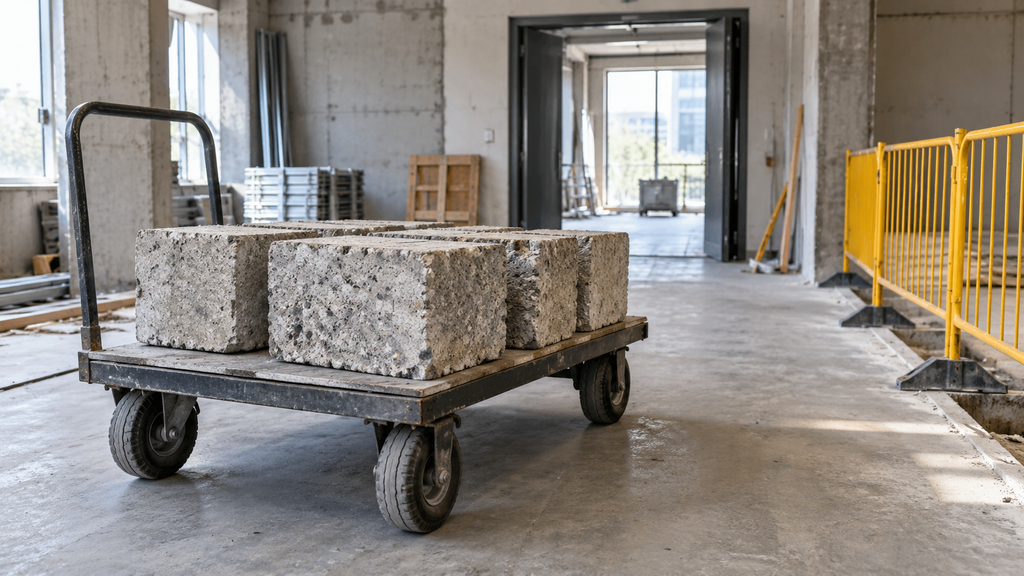

Den udskårne beton bliver en selvstændig håndteringsopgave. Derfor skal skæreplanen hænge sammen med sikring, løft og transport.
Et stort betonstykke kan måske fjernes med udstyr i et åbent råhus. Den samme størrelse kan være upraktisk i en eksisterende ejendom med smalle døre, niveauspring og begrænset adgang. Her kan opdeling i mindre stykker påvirke antallet af snit og tidsforbruget.
Afklar før opstart:
- Hvordan betonstykkerne sikres, inden de frigøres.
- Hvilke vægte og dimensioner løfte- og transportudstyret kan håndtere.
- Om gulve og transportveje kan tåle den planlagte belastning.
- Hvem der står for borttransport og bortskaffelse.
BFA Bygge & Anlægs branchevejledning om diamantboring og -skæring fremhæver netop planlægningen som en vigtig del af forebyggelsen af arbejdsmiljøproblemer. Håndteringen skal være aftalt, mens der stadig er mulighed for at tilpasse opdelingen.
Støv, vand og drift omkring arbejdsstedet
Ved arbejde i en bygning, der fortsat er i brug, skal skæreopgaven koordineres med den daglige drift. Aftal arbejdsområde, tidsrum og adgang på begge sider af konstruktionen.
Arbejdstilsynet anbefaler at begrænse støv ved kilden og afskærme støvende arbejde. Ved rengøring anbefales støvsugning med klasse H eller afvaskning frem for kost og trykluft, som kan hvirvle støvet op.
Hvis der bruges vand under skæringen, skal opsamling af vand og slam være planlagt. Se også på, hvor vand kan bevæge sig gennem konstruktionen. En afdækning foran væggen beskytter ikke nødvendigvis rummet på den anden side eller etagen nedenunder.
Afklar desuden strøm, vandforsyning og plads til udstyret. De oplysninger gør et tilbud mere retvisende og gør det lettere at reservere den nødvendige tid på byggepladsen.
Hvornår bør projektet ændres?
Efterfølgende skæring er relevant, når åbningen er nødvendig, konstruktivt afklaret og kan udføres og håndteres forsvarligt. Men planlægningen kan også vise, at en anden løsning er mere hensigtsmæssig.
Før støbning bør en kendt udsparing normalt indgå i projekteringen. I eksisterende byggeri kan en ændret føringsvej være bedre, hvis åbningen rammer en kritisk del af konstruktionen. En anden kanalform eller placering kan også være værd at undersøge sammen med installationsrådgiveren.
Det afgørende er, at projektet bliver afklaret, før en usikker detalje ender som en beslutning ved saven.
Send et tydeligt grundlag til skæreopgaven
Et godt bestillingsgrundlag omfatter en revideret tegning med nummererede udsparinger, råhulsmål, koter, konstruktionstykkelse og krav til hjørner. Tilføj billeder af begge sider, oplysninger om konstruktive afklaringer samt adgang, drift og håndtering af den udskårne beton.
Aftal også, hvad der skal afleveres: kun den skårne åbning eller yderligere arbejde som borttransport og rengøring. Eventuel forstærkning, installation og tætning skal placeres tydeligt hos de ansvarlige fag.
Vi udfører boring og skæring på Sjælland. Kontakt os med tegninger og billeder af projektet, så vi kan vurdere skæreopgaven ud fra de faktiske forhold og afklare udførelsen sammen med jer.
